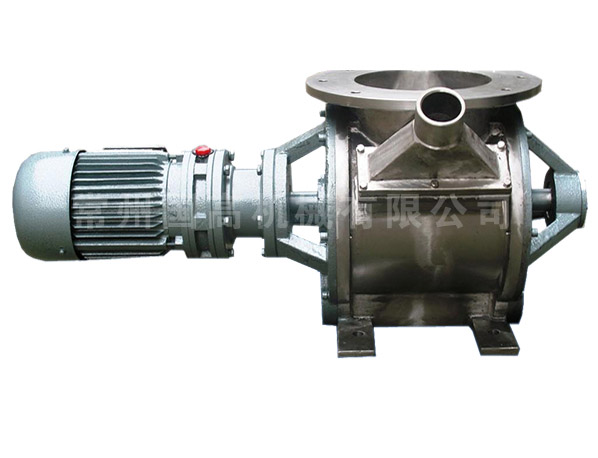

旋转阀
一、产品概述
防卡结构旋转阀广泛适用于石化、化工等行业的气力输送、计量等场合,尤其适用颗粒物料,也可以适用于粉末物料的输送。
二、产品特点
壳体及主要零部件采用精密铸造,外形美观。
高强度的阀体及轴,可承受高压力且运转平稳。
特殊防卡料设计,避免运转中发生粒子剪断现象。
双嵌入式轴承,具有良好的强度及精度。
扁平式排气孔设计,增加排气效果,提升填充效率。
三、设计规范
制造和验收:Q/WXF 0102-2002 《固体物料输送用 法兰连接旋转加料器》
法兰尺寸:ASME B16.5 150lb、GB、HG、SH
驱动方式:电动
四、主体零件材料
阀体、阀盖
转 子
密 封 圈
CF8
304
PTFE
RPTFE
CF8M
316
CF3
304L
CF3M
316L
主要结构尺寸
型号 | H | D | L | L1 | L2 | L3 | 转子容积 (L/rev) |
电机功率 (KW) |
重量 (Kg) |
NPS DN |
4" | 100 | 310 | 100 | 190 | 360 | 225 | 370 | 1.6 | 0.37 | 43 |
6" | 150 | 330 | 150 | 215 | 435 | 250 | 370 | 2.7 | 0.55 | 60 |
8" | 200 | 350 | 200 | 260 | 530 | 310 | 380 | 7.3 | 1.1 | 113 |
10" | 250 | 420 | 250 | 280 | 600 | 335 | 380 | 13 | 1.5 | 141 |
12" | 300 | 490 | 305 | 345 | 760 | 415 | 380 | 27 | 1.5 | 242 |
12" | 300 | 600 | 305 | 365 | 790 | 435 | 380 | 38 | 2.2 | 296 |
14" | 350 | 585 | 337 | 380 | 830 | 460 | 380 | 41 | 2.2 | 332 |
14" | 350 | 700 | 337 | 400 | 890 | 480 | 500 | 67.4 | 2.2 | 397 |
16" | 400 | 730 | 396 | 445 | 955 | 540 | 500 | 91.2 | 4.0 | 495 |
